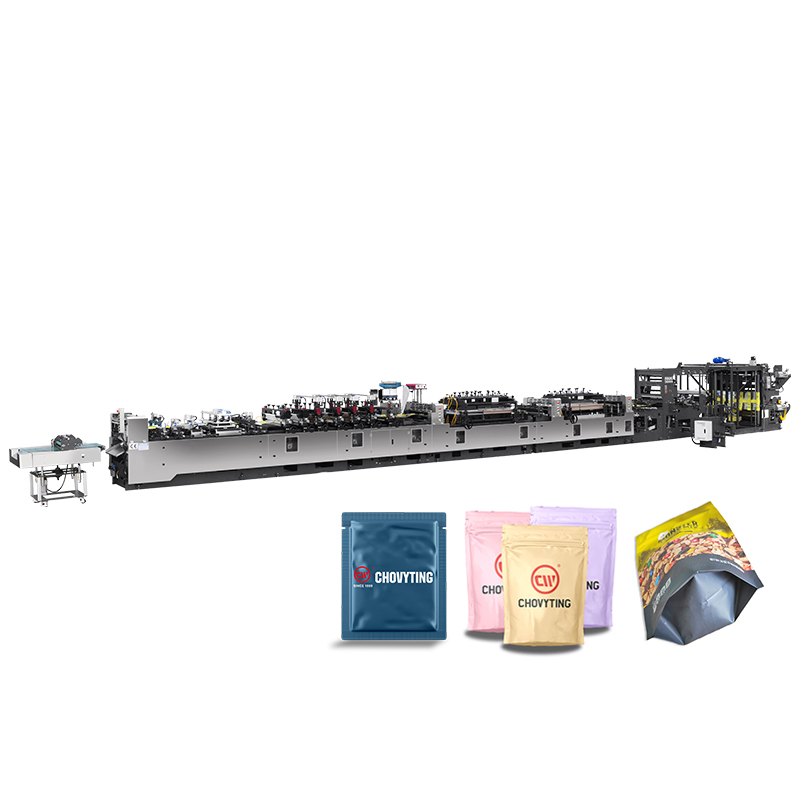

CW-600C+FD
重型復合袋多功能復合袋 +單片膜插底制袋機

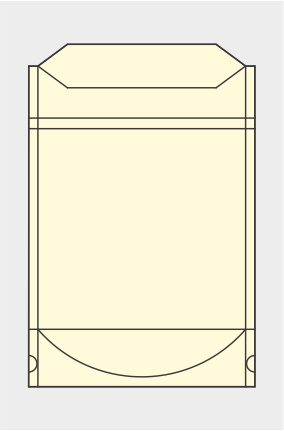

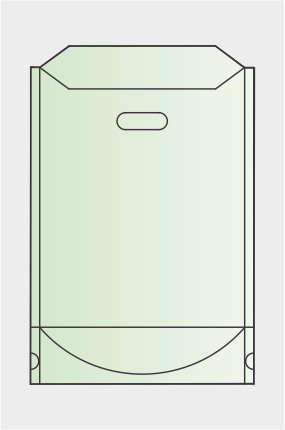

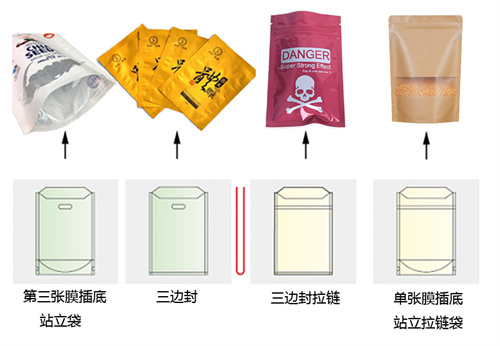

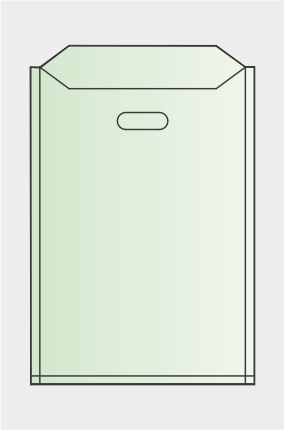

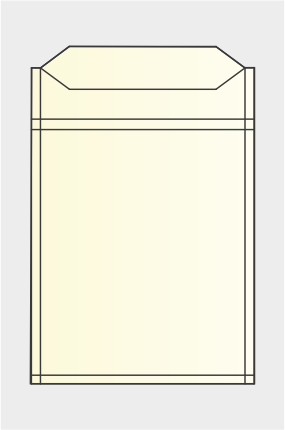

可生產單張膜（第三張膜）底插站立袋，三邊封袋，拉鏈袋。
Technical Parameter:
| 型號 |
|
CW-600C+FD |
CW-500ZF+SZ |
CW-600ZF+SZ |
CW-400MCP |
|
放卷寬度 |
|
1200mm |
1000mm |
1200mm |
800mm |
|
制袋高度 |
三邊封/中封 |
50-380mmxN (N≤6) |
|||
|
|
站立拉鏈袋 |
100-500mm(G=70) |
100-350mm (G=70) |
|
|
|
|
|
|
|
|
|
|
制袋寬度 |
三邊封 |
70-580mm |
100-350mm |
100-350mm |
|
|
|
四邊封 |
|
100-300/380mm |
100-350/430mm |
|
|
|
中封袋 |
|
100-450mm |
100-550mm |
50-350mm |
|
|
中封插邊袋 |
|
100-330mm [G=60x2] |
100-430mm (G=60x2) |
|
|
|
站立拉鏈袋 |
70-260mm |
70-260 mm |
70-260mm |
|
|
制袋速度 |
|
100-170pcs/min |
100-170pcs/min |
100-170pcs/min |
100-170pcs/min |
|
線速度 |
|
35m/min |
35m/min |
35m/min |
35m/min |
|
功率 |
|
48kw |
34kw |
34kw |
25kw |
|
重量 |
|
4800kg |
4200kg |
4500kg |
2800kg |
|
機器尺寸 |
|
12.5x2.4x2m |
10x1.8x1.7m |
10x2x1.7m |
6.5x1.6x1.7m |
■ 由于不斷改善及研發新功能，機器外觀，性能特點及技術參數如有更改，恕不另行通知。

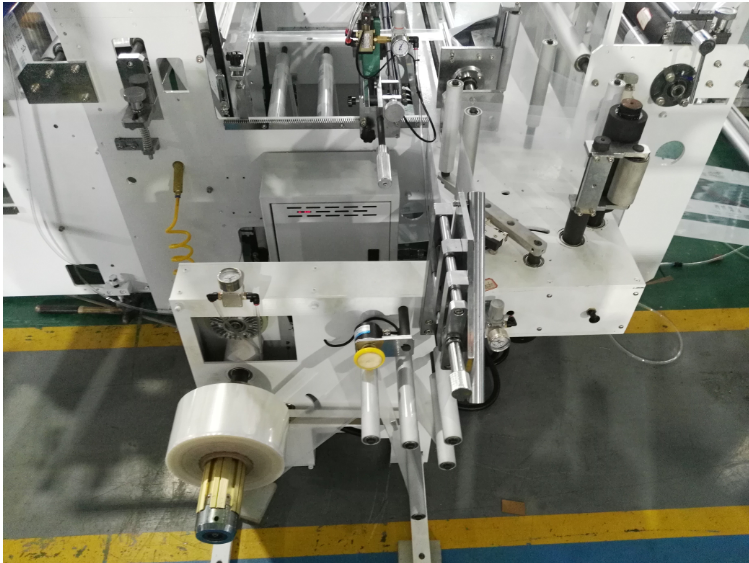

單張膜對折插底站立裝置
1）結構形式：臥式水平工位（由磁粉制動器、氣動、擺輥、變頻器、電機、牽引輥傳感器及控制系統組成）
2）放料軸：氣漲軸加氣動鎖緊裝置
3）自動張力和EPC控制

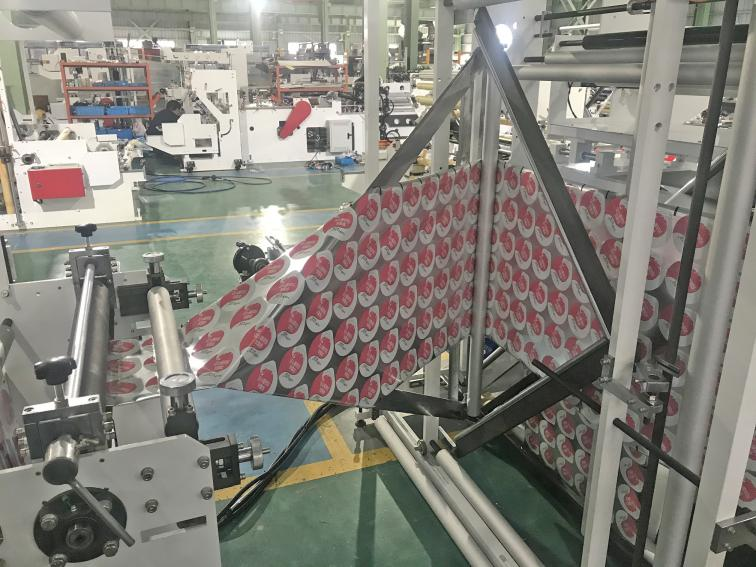

單張膜對折插底站立裝置
過料一米的單張膜對折架，用于做單張膜站立袋

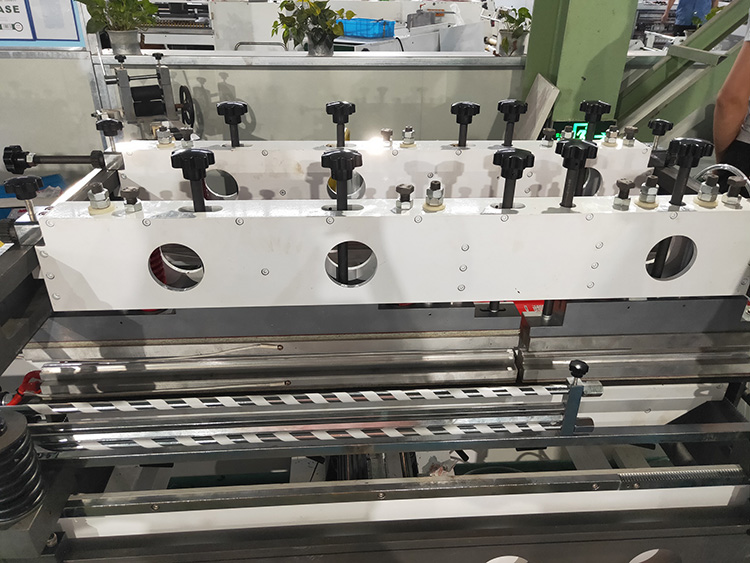

縱封刀裝置
1）結構：鋼板組合橋梁式重壓力結構
2）驅動：主電機驅動連桿
3）傳動：同軸偏心機構聯桿垂直運動
4）加熱方式：澆鑄式鋁排電熱管
5）縱封刀：獨立溫度控制

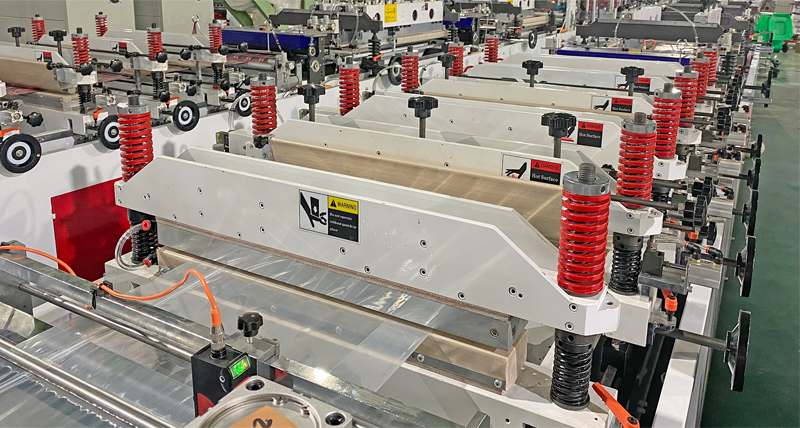

橫封刀裝置
1）結構：大梁墊塊式燙壓結構
2）驅動：主電機驅動連桿
3）傳動：同軸偏心機構聯桿垂直運動

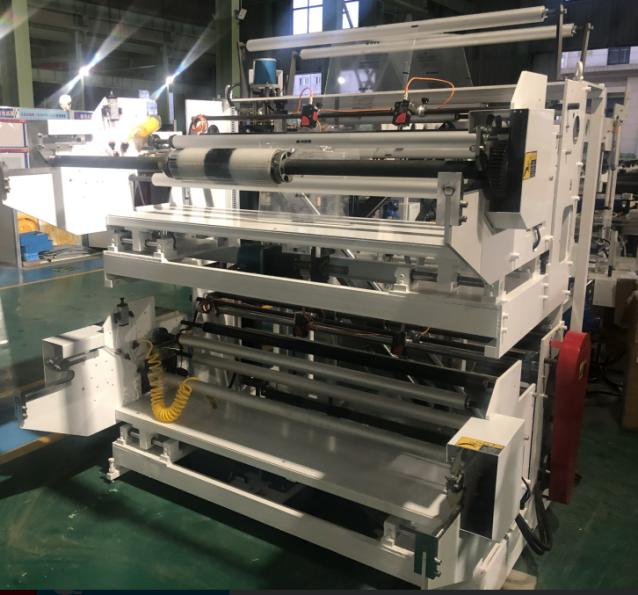

第三張膜站立袋放料裝置
1）結構形式：臥式水平放料（由氣缸、擺桿、交流調速電機、牽引輥、傳感器組成）
2）插片牽引：主機牽引副帶插片同步進行
3）放料：擺臂控制放料電機做牽引
4）控制形式：傳感器與電位器（控制浮動擺桿運動位置）
5）張力：放料摩擦式張力
6）沖孔：光電跟蹤，主機電腦集中控制，氣動電腦集中控制，氣動沖壓。沖孔位置搬運調節（手動）
7）模具：圓孔（￠16）
8)自立封刀：（與縱封共用）

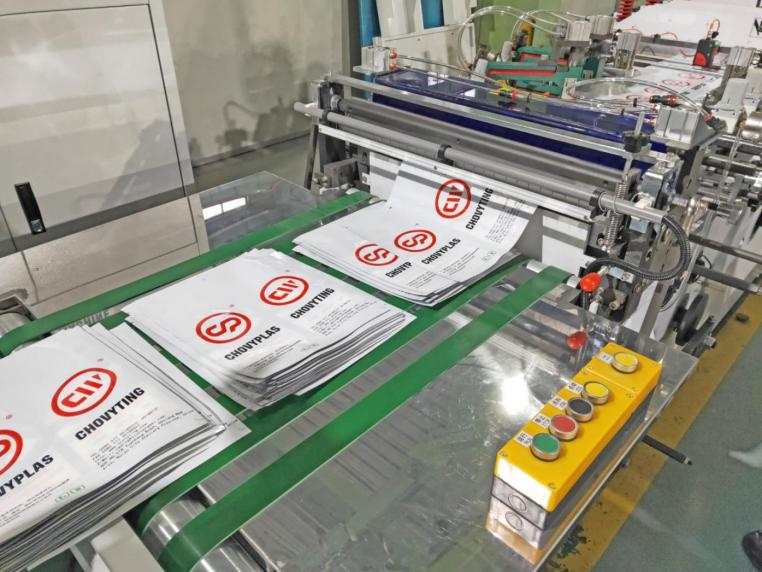

工作臺自動輸送裝置
